【ECS】TH1-初识

3.2k
随笔
ECSC#理论

系列介绍 ​

本系列是读ECS深入浅出——EnTT作者skypjack系列的笔记，并在C#中从头实现一遍，因此会包含较多的个人理解，如有疏漏，还望各位批评指正 ο(=•ω＜=)ρ⌒☆

本系列将以一章理论(Theory)，一章实践(Practicle)的节奏更新，实践章中一般会包含在实现过程中踩的坑与具体步骤。偶尔会在其中插入一章进阶(Extra)，即较难理解的技巧向章节。

本章主要讲了ECS的理论基础

何为ECS？ ​

ECS与OOP的区别 ​

要弄清楚ECS是什么，不妨先明白它与传统架构OOP的差异。先来想象一个游戏场景：

在你面前有一块石头，一棵大树和在树荫下读书的一个人

那么，在ECS和OOP中，这个场景都将如何拆解呢？这里就可以引出两种拆解方式：水平分割与竖直分割

在传统的OOP架构中，拆解后的结构看起来像是这样的：

不难看出，OOP看起来像是把每个游戏对象竖直分隔开，成为独立的个体，并依赖继承关系来实现代码复用，也就是常说的类，每个GameObject(下文缩写为GO)都有自己独立的属性，彼此独立。

但，当GO间的继承关系变得复杂时，其本符合生活习惯的思维方式反而会变成一种障碍，各种复杂的多重继承更是令人脑袋晕晕。

那么，ECS的水平分割看起来又是什么样的呢？

可见，在ECS中，并没有很清晰的“GO”概念，取而代之的是一个个Component。不同的逻辑由相应组件的System实现，互不干扰，降低了耦合性。

换句话讲，OOP中，描述物体的方式是“这个物体是什么”，而在ECS中，描述物体的方式是有什么，是进一步的抽象。

在这种实现方式下，不同的GO之间的界限被抹除，只留下紧密排列的Component，System也不需要关心自己到底在操作哪个"对象"，而只需要关注眼前的数据就好了，既不用引入无关数据，也不会干扰其他系统，可谓一举两得。

为何ECS？ ​

ECS带来的最大便利，就是极致的速度

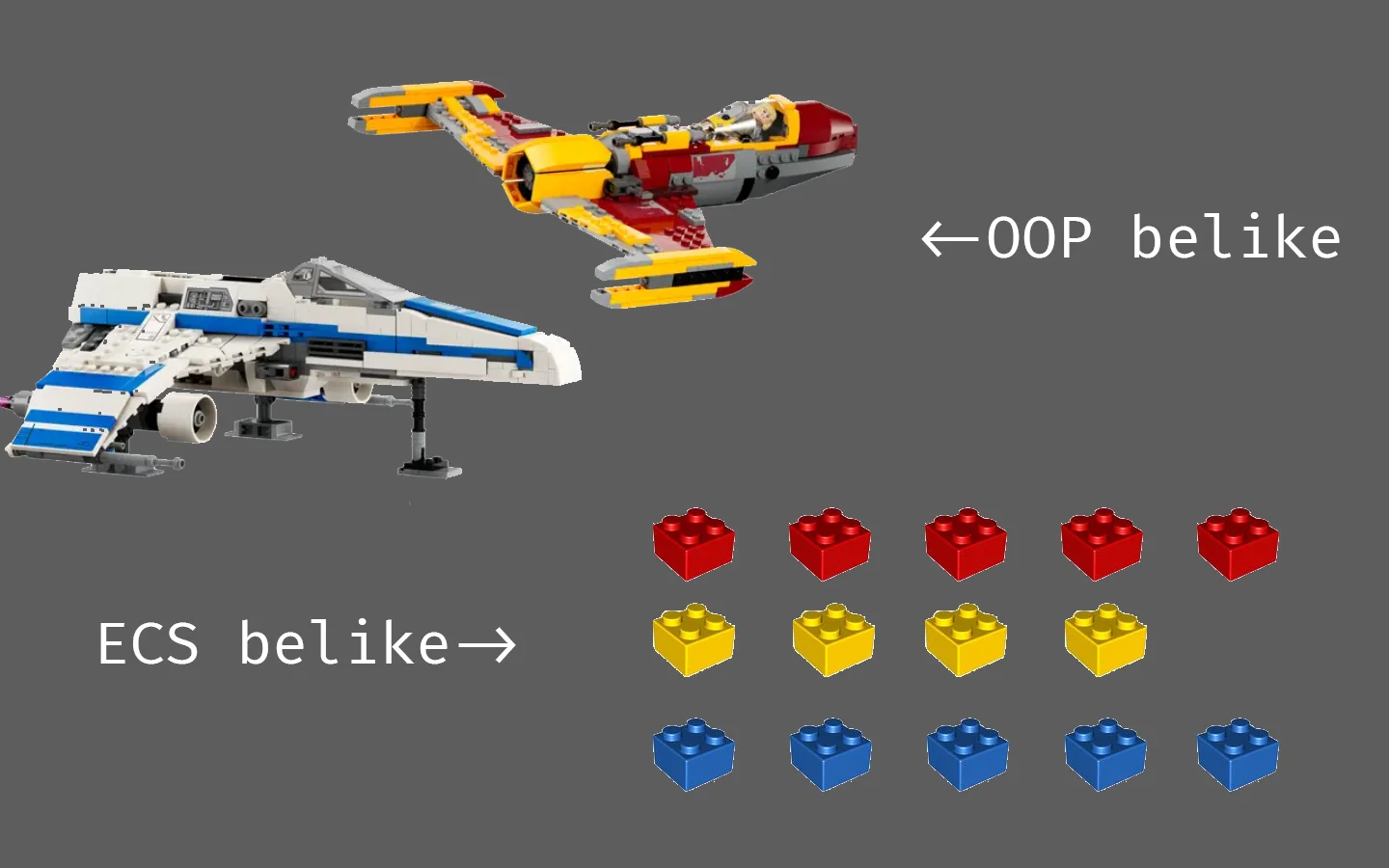

试想一下，如果你面前摆放着一些已完成的“乐高作品”，现在，要求你把所有的黄色2x2砖块都做上某种标记，这无疑是困难且不可能完成的。

但是如果是一些独立且排列整齐的积木块呢？在这种情况下，找出所有黄色积木块就非常简单了，只需要找出黄色积木块所在的组，依次标记就好啦 (o゜▽゜)o☆（如图）

乐高示例

乐高成品对应的即是OOP模式中的GO，以单个对象为单位，整体操作；而散落排布的积木块即是ECS中的Component，以单个组件为单位，精确而高效。

虽然传统的OOP在绝大多数情况下都没什么大问题，依旧正常运转，但是当加载的GO数量极大时，性能开销与缓存未命中也将指数爆炸。

这时，天空一声巨响，ECS闪亮登场，其准确简洁的数据结构几乎是为这种场景量身定制，效率提升十分显著。

不过，在绝大多数场景中，ECS与OOP的表现并没有明显区别。我们在ECS中获得的最大便利实际上是一种编程范式，或者说让代码更好维护的编程思维。

总之，再怎么说，学学ECS总是没什么坏处的嘛 ~(￣▽￣)~*

万丈高楼平地起 ​

从OOP到ECS ​

万事开头难，不妨先试试一种不那么激进的方式——让GO成为Component的承载者，而不是数据与方法的承载者，示例如下：

csharp
abstract class GameObject
{
    /// 实体Id
    int Id { set; get; }
    /// 实体所承载的Components
    List<Component> Components { set; get; } = [];
    /// Component的类型，无序，用于加速判断
    HashSet<Type> ComponentTypes { set; get; } = [];
    /// 获取T类型的Component(示例)
    Component? GetComponent<T>()
    {
    return Components.Find(c => c.GetType() is T);
    }
    bool Has<T>()
    {
    return ComponentTypes.Contains(typeof(T));
    }
}

而当我们想操作Component时，System可以像这样写:

csharp
void MySystem(List<GameObject> objects){
    foreach(GameObject obj in objects){
        if(obj.Has<MyComponent>()){
            component = obj.GetComponent<MyComponent>();
            // 干点啥 ¯\_(ツ)_/¯
        }
    }
}

这种方法对于习惯OOP的人来说很容易接受，写起来也很舒服，且易于维护，但基本没有解决OOP的痛点，还可能导致更多性能问题。总而言之，这种方法只是一个由OOP到ECS过渡态的“杂交版”，只能起到思维上的过渡，并不推荐实际应用。

对象补完计划——何为Entity？ ​

接下来，我们所要做的就是彻底消灭GO，取而代之，我们将称呼“石头”“大树”“人”这一类东西为Entity。

具体实现这一目的的方法，便是视Entity为Index，消灭GO之间的界限，只把实体看作对Component的索引，就已经足矣，我愿称之为「對象補完計画」（什）

化GO为Entity后，具体实现应该像这样：

csharp
namespace Entity{
    public struct Entity(int id)
    {
    // 其实Entity还应有version属性来实现复用
    // version的实现会在后面的章节（大约PR3？）完成
    int Id { get; } = id;
    }
}

没错，正如你所见，一个纯粹的Index。Entity仅仅作为Component的Index，而不含任何功能，所有Entity的属性都别无二致，仅由Id组成。

天地阔，且荡漾——何为Component？ ​

什么？你问Component怎么实现？

Component当然是Component！正如其名称本身，任何组成一个事物的重要要素都可以成为一个Component，它可以是任何东西，一个Vector3，一个int，只是标签而内部什么都没有，甚至Entity也可以视为Component！如何将事物拆解为一个个Component全看你的喜好~

比如：

csharp
struct Vector3(double x, double y, double z)
{
    // 常规三维向量，例如3D速度、坐标...
    public double X = x;
    public double Y = y;
    public double Z = z;
}

struct FireResistance{} // 是否抗火，此处仅作为标签使用
// 只需判断该Entity有没有此组件即可知晓能否抗火

enum FoodType{
    Juice,
    Alcohol,
    Fruits,
    Vegetables,
    Meat
    //......
} // 食物类型

struct Food(FoodType type, float hunger, float satiety){
    // 更复杂些的
    public FoodType Type = type;
    public float Hunger = hunger;
    public float Satiety = satiety;
}

提示

当然，以上实现只是个例子，记住：Component只是数据，不用携带除了数据以外的任何东西，它甚至连Id也不需要，而只是纯粹的，美好的数据。（什么奇怪的形容啊喂）

那么，不同的Component是如何绑定到Entity身上的呢？

俯察品类之盛——何为Context？ ​

Pool ​

如图，Entity和Component都以一定的顺序排列的数组中，Entity永远位于第Id项，Component同理，该种数组能使Entity与Component相互链接；而不同组件的数组又由不同组件的System掌管，如此，任意NN种Component，MM个Entity，都可以通过2N2N个长度为MM的数组实现将Entity作为Index访问Component。优雅而高效~

这就是另一个C++ ECS框架——entityx的实现方式，我们命名为Pool，而EnTT的实现方式（稀疏集SparseSet）我们将在TH2中详细介绍，此处先来实现较为简单的Pool。

首先，我们先来明确一下Pool到底是干什么的，其职责有三：

  1. 对Component的增删查改
  2. 内存管理（建立内存连续的数组）
  3. Component复用

但是，多数情况下，C#的GC的内存分配本就几乎一定是连续的，所以第二点在这里并不是主要目标 如果一定要手动实现，Span<T>或许是个不错的选择

大段的代码各位大概率不愿意看，因此在这里先大致总结一下Pool的实现思路，其实也并不困难。

  • 存放：使用List<C?>来存储，分为components（活跃组件）与freeComponents（死亡组件）
  • 增删查改：略，但只有Remove和Add时需要与freeComponents数组产生关联值得一提

具体实现如下：

csharp
namespace Enlinium.Context
{
    using Enlinium.Entity;
    public abstract class AbstractPool
    {
        public ulong ComponentType;
        public abstract bool AddTo(int Id);
        public abstract bool Remove(int Id);
        public abstract void Clear();
    }
    /// <summary>
    /// 存放某种Component的Pool，以Entity.Id为索引
    /// </summary>
    /// <typeparam name="C">该Pool存放的Component类型</typeparam>
    public class Pool<C> : AbstractPool where C : new()
    {
        protected List<C?[]> components = [];
        protected List<C?> freeComponents = [];
        public Pool(){
            ComponentType = ComponentFamily.Type<C>();
            // 此处的ComponentFamily.Type马上会提到
        }
        /// <summary>
        /// 在Id处添加一个新建的component
        /// </summary>
        /// <param name="Id">要新建组件的Id</param>
        /// <returns>添加成功则true，否则false</returns>
        public override bool AddTo(int Id)
        {
            if (components[Id] is not null)
            {
                // 若此处已有对象，则不能添加
                return false;
            }
            if (Id > components.Count * (int)Consts.ChunkSize)
            {
                // 若超过了List上限，则先扩容再插入
                components.AddRange(
                    Enumerable.Repeat<C?[]>(
                        (C?[])Enumerable.Repeat<C?>(default, (int)Consts.ChunkSize),
                        Id / (int)Consts.ChunkSize - components.Count)
                );
            }
            // 若有空闲对象则挑出来最后一个，没有就新建
            components[Id / (int)Consts.ChunkSize][Id % (int)Consts.ChunkSize] = freeComponents.Count > 0 ? freeComponents[^1] : new();
            freeComponents.RemoveAt(freeComponents.Count - 1);
            return true;

        }
        /// <summary>
        /// 移除Id处的component，并存入freeComponents中
        /// </summary>
        /// <param name="Id">要移除组件的Id</param>
        /// <returns>若移除成功则true，否则false</returns>
        public override bool Remove(int Id)
        {
            if (Id >= components.Count * (int)Consts.ChunkSize || components[Id] is null)
            {
                // 若此处没有对象，则不能移除
                return false;
            }
            else
            {
                freeComponents.Add(components[Id / (int)Consts.ChunkSize][Id % (int)Consts.ChunkSize]);
                components[Id / (int)Consts.ChunkSize][Id % (int)Consts.ChunkSize] = default;
                return true;
            }
        }
        /// <summary>
        /// 获取Id处的component
        /// </summary>
        /// <param name="Id">要获取组件的Id</param>
        /// <returns>该Id处的component，若没有则返回null</returns>
        public C? Get(int Id) => components[Id / (int)Consts.ChunkSize][Id % (int)Consts.ChunkSize];
        /// <summary>
        /// 清空所有component
        /// </summary>
        public override void Clear()
        {
            components.Clear();
            freeComponents.Clear();
        }
        // 以上所有方法只写了一个实现，其余重载略。
    }
}
csharp
namespace Entity{
    public class Entity(int id)
    {
        /// 实体Id
        int Id { get; } = id;
    }
}

Context ​

有了存储Components的容器Pool，接下来我们需要Context来更加方便地管理Entity与Component之间的关系——毕竟没有谁喜欢拿着完全没有封装的底层自嗨。

其需要实现Entity的创建与复用、Component数组内部的获取等等，也就是统领全局的“领导”角色。

Context的职责有二：

  1. Entity的创建与复用（复用部分PR3再说）
  2. Pools的管理
  3. Components的类型统一签名

提示

Component的签名是什么鬼？

简而言之，当你编写了一个HealthComponent时，你势必不想在其中添加诸如构造函数之类的繁琐之事，那么我们该如何让编写者既能省去编写类似方法的麻烦，又能实现对应方法呢？

答案就是CodeAnalysis，换句话说，就是“代码生成器”，当生成器检测到我们编写了HealthComponent时，就能自动生成一个Health类，其中就包含了为我们写好的HealthComponent的生成器等等，这样，我们既能享受到方便快捷，简洁明了的编写体验，又能方便地进行Component构造，优化代码风格，一举两得(o゜▽゜)o☆

总而言之，Context的职责总结成图表就是这样的：

同样，先来梳理一下实现思路：

  • Pool管理：将每个Component对应的Pool储存在List\<Pool>中，并实现获取Component的接口，实现类型安全
  • Component签名：使用C#的CodeAnalysis实现自动生成对应类型及枚举名，方便类型比较

暂时鸽了，有空再写，先去学UnoCSS了=w=

接下来？ ​

下一章TH2: Entity放在哪——SparseSet 稀疏集 其实PR1的内容在这章已经展示的差不多了，PR1需要做的主要就是汇总并完善一下各种示例（

ECS-TH1初识，结束~ο(=•ω＜=)ρ⌒☆
